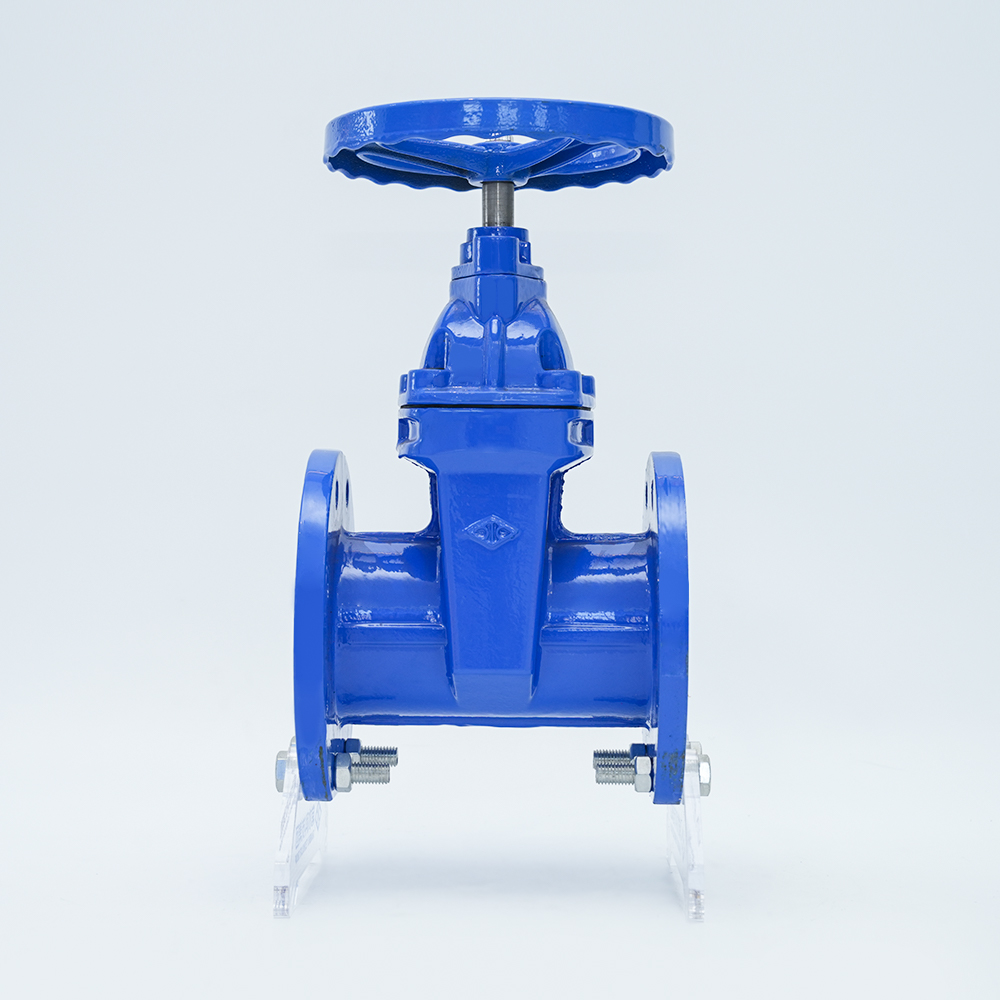

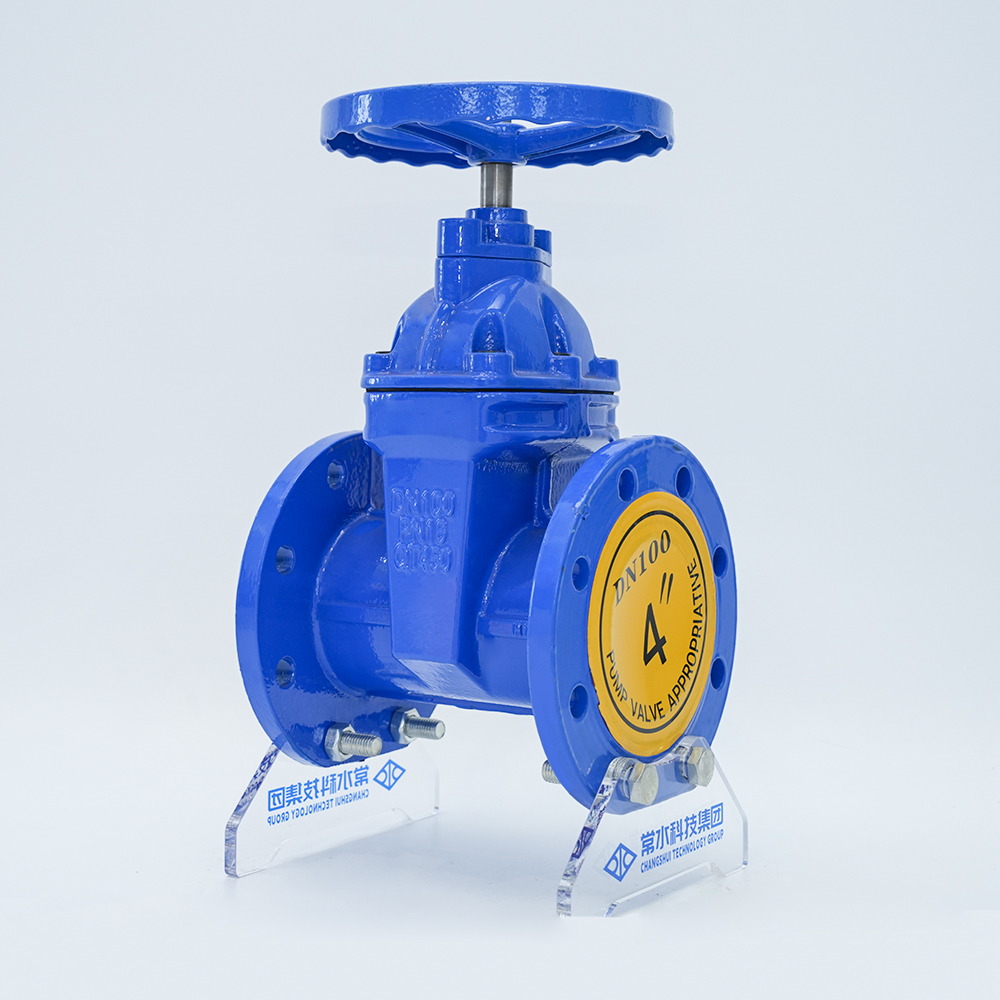

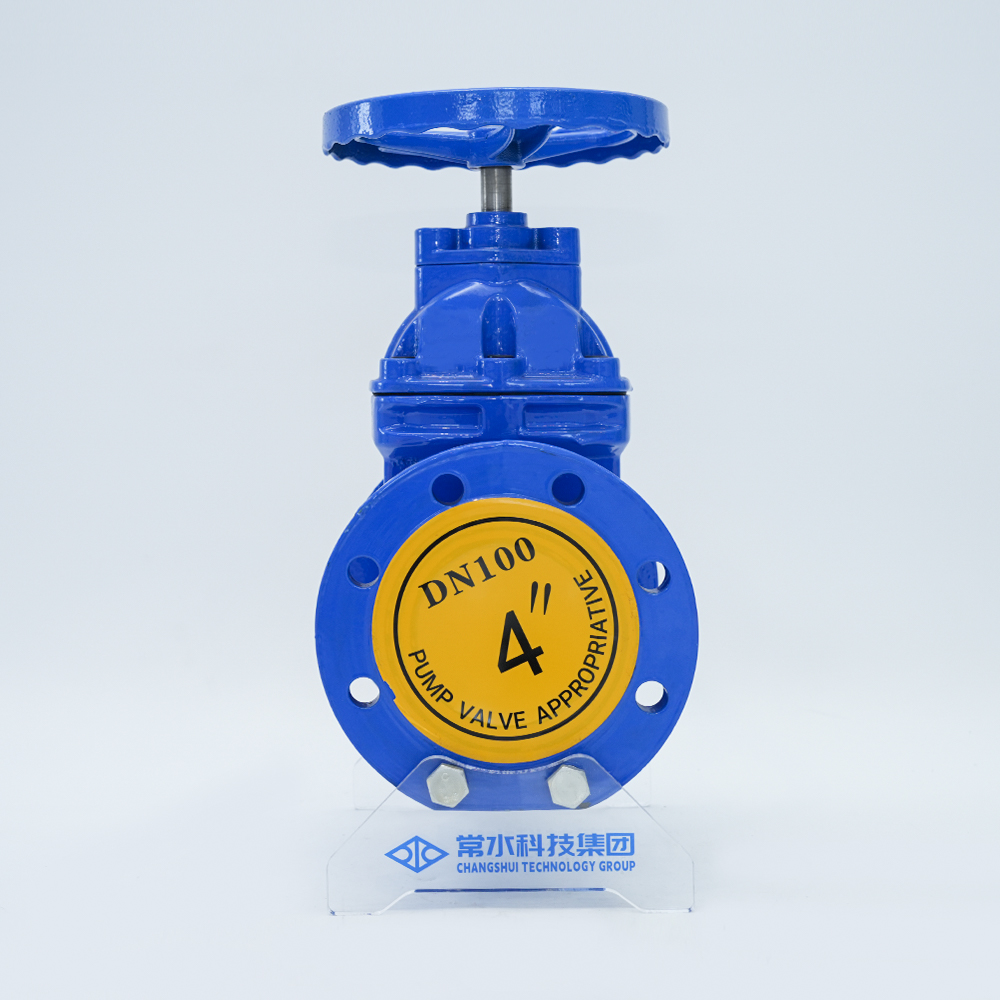

Sötétszárú lágy tömítésű tolózár Z45X-16Q
Otthon / Termékek / gömbgrafitos vas szelep / gömbgrafitos vas tolózár / Sötétszárú lágy tömítésű tolózár Z45X-16Q
Leírás
| Test anyaga | Gömbös öntöttvas |
| Modell | Z45X-16Q |
| Specifikáció | DN50-1200 |
| Névleges nyomás | 1,0/1,6/2,5 MPa |
| Üzemi hőmérséklet | 0-80°C |
| Alkalmazható adathordozó | víz |
| Tervezési szabványok | GB/24924-2016 |
Jellemzők
A rejtett szárú, lágy tömítésű tolózár a kapulemez teljes gumibevonatát használja a deformáció kompenzálására a jó tömítő hatás elérése érdekében. Leküzdi az általános tolózárak rossz tömítését, szivárgását és rozsdásodását, és hatékonyabban takarít meg beépítési helyet. Széles körben használható szabályozó és elfogó eszközként folyadékvezetékekben, mint például csapvíz, szennyvíz, építőipar, kőolaj, vegyipar, élelmiszer, gyógyszer, textil, elektromos energia, hajók, kohászat, energiarendszerek stb.
Képességi követelmény
1. A szelepet a GB/24924-2010 szabványnak megfelelően tervezték és gyártották;
2. A szelep szerkezeti hossza megfelel a GB/T12221-2005 előírásainak;3. Az ellenőrzésnek és tesztelésnek meg kell felelnie a GB/T13927-2008 vonatkozó előírásainak; 4. A karima méreteinek meg kell felelniük a GB/T17241.6-2008 előírásainak.
Teljesítményspecifikáció
| Névleges méret | 40/1000 | mm | ||||
| Névleges nyomás | 1.0 | 1.6 | | |||
| Tesztnyomás | Erőpróba | víz | 1.5 | víz | 2.4 | |
| Tömítés teszt | 1.1 | 1.76 | ||||
| Légtömítés teszt | 0.6 | 0.6 | ||||
| Alkalmazható hőmérséklet | 0-80 ℃ | |||||
| Alkalmazható adathordozó | Víz, olaj stb | |||||

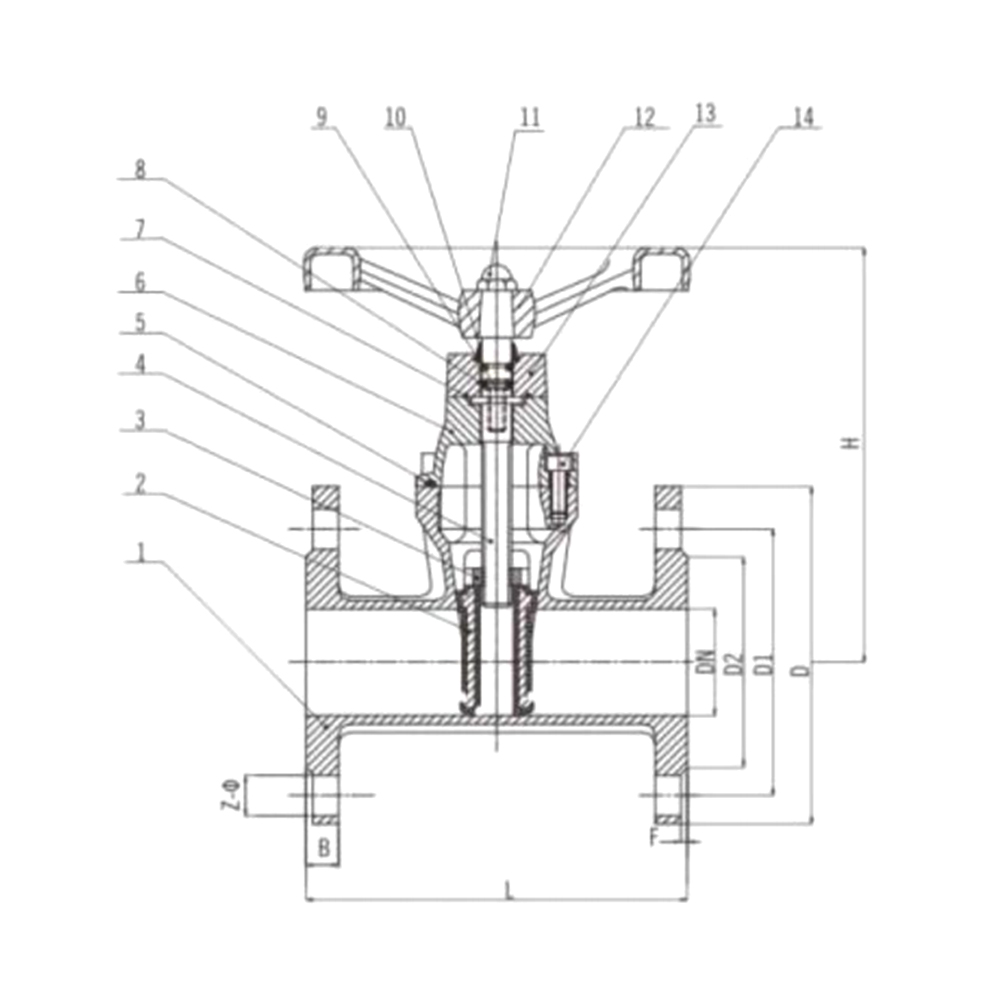

Fő anyag
| Sorozatszám | Név | Anyag |
| 1 | Szeleptest | QT450 |
| 2 | Szeleplemez | QT450-NBR |
| 3 | Száras anya | QT450 |
| 4 | Sztem | 20Cr13 |
| 5 | Közepes karimás tömítések | NBR |
| 6 | Motorháztető | QT 450 |
| 7 | O-gyűrűk | NBR |
| 8 | O-gyűrűk | NBR |
| 9 | Süllyesztett csavarok | 35# |
| 10 | Porvédő kabát | NBR |
| 11 | Kerti fejű csavarok | 35# |
| 12 | Kézikerék | QT 405 |
| 13 | Mirigy | QT 450 |
| 14 | Süllyesztett csavarok | 35# |
Fő külső méretek és csatlakozási méretek (mm)
| DN | L | D | D1 | D2 | C | F | Z-ф | H |
| 40 | 165 | 150 | 110 | 84 | 19 | 3 | 4-ф19 | 240 |
| 50 | 178 | 165 | 125 | 99 | 19 | 3 | 4-ф19 | 240 |
| 65 | 190 | 185 | 145 | 118 | 19 | 3 | 4-ф19 | 260 |
| 80 | 203 | 200 | 160 | 132 | 19 | 3 | 8-ф19 | 275 |
| 100 | 229 | 220 | 180 | 156 | 19 | 3 | 8-ф19 | 380 |
| 125 | 254 | 250 | 210 | 184 | 19 | 3 | 8-ф19 | 410 |
| 150 | 267 | 285 | 240 | 211 | 19 | 3 | 8-ф23 | 435 |
| 200 | 292 | 340 | 295 | 266 | 20 | 3 | 8-ф23 | 630 |
| 250 | 330 | 395 | 350 | 319 | 22 | 3 | 12-ф23 | 645 |
| 300 | 356 | 445 | 400 | 370 | 24.5 | 4 | 12-ф23 | 697 |
| 350 | 381 | 505 | 460 | 429 | 24.5 | 4 | 16-ф23 | 802 |
| 400 | 406 | 565 | 515 | 480 | 24.5 | 4 | 16-ф28 | 842 |
| 450 | 432 | 615 | 565 | 530 | 25.5 | 4 | 20-ф28 | 1060 |
| 500 | 457 | 670 | 620 | 583 | 26.5 | 4 | 20-ф28 | 1170 |
| 600 | 508 | 780 | 725 | 682 | 30 | 5 | 20-ф31 | 1300 |
| 700 | 610 | 895 | 840 | 794 | 32.5 | 5 | 24-ф31 | 1550 |
| 800 | 660 | 1015 | 950 | 901 | 35 | 5 | 24-ф34 | 1750 |
| 900 | 711 | 1115 | 1050 | 1001 | 37.5 | 5 | 28-ф34 | 1950 |
| 1000 | 811 | 1230 | 1160 | 1112 | 40 | 5 | 28-ф37 | 2170 |
Fő külső méretek és csatlakozási méretek (mm)
| DN | L | D | D1 | D2 | C | F | Z-ф | H |
| 40 | 165 | 150 | 110 | 84 | 19 | 3 | 4-ф19 | 240 |
| 50 | 178 | 165 | 125 | 99 | 19 | 3 | 4-ф19 | 240 |
| 65 | 190 | 185 | 145 | 118 | 19 | 3 | 4-ф19 | 260 |
| 80 | 203 | 200 | 160 | 132 | 19 | 3 | 8-ф19 | 275 |
| 100 | 229 | 220 | 180 | 156 | 19 | 3 | 8-ф19 | 380 |
| 125 | 254 | 250 | 210 | 184 | 19 | 3 | 8-ф19 | 410 |
| 150 | 267 | 285 | 240 | 211 | 19 | 3 | 8-ф23 | 435 |
| 200 | 292 | 340 | 295 | 266 | 20 | 3 | 12-ф23 | 630 |
| 250 | 330 | 405 | 355 | 319 | 22 | 3 | 12-ф28 | 645 |
| 300 | 356 | 460 | 410 | 370 | 24.5 | 4 | 12-ф28 | 697 |
| 350 | 381 | 520 | 470 | 429 | 26.5 | 4 | 16-ф28 | 802 |
| 400 | 406 | 580 | 525 | 480 | 28 | 4 | 16-ф31 | 842 |
| 450 | 432 | 640 | 585 | 548 | 30 | 4 | 20-ф31 | 1060 |
| 500 | 457 | 715 | 650 | 609 | 31.5 | 4 | 20-ф34 | 1170 |
| 600 | 508 | 840 | 770 | 720 | 36 | 5 | 20-ф37 | 1300 |
| 700 | 610 | 910 | 840 | 794 | 39.5 | 5 | 24-ф37 | 1550 |
| 800 | 660 | 1025 | 950 | 901 | 43 | 5 | 24-ф40 | 1750 |
| 900 | 711 | 1125 | 1050 | 1001 | 46.5 | 5 | 28-ф40 | 1950 |
| 1000 | 811 | 1255 | 1170 | 1112 | 50 | 5 | 28-ф43 | 2170 |
