| Test anyaga | Gömbös öntöttvas |
| Modell | Z81X-16Q |
| Specifikáció | DN50-300 |
| Névleges nyomás | 1,0/1,6/2,5 MPa |
| Üzemi hőmérséklet | 0-80°C |
| Alkalmazható adathordozó | víz |
| Tervezési szabványok | GB/24924-2016 |
Termék áttekintése
A karimás emelkedő szárú tolózár külső szelepszár-szerkezetet alkalmaz, és a szelepszár tengelyirányban forog és mozog. A kapu fel-le mozog a szelepszárral, hogy kinyíljon és zárjon, és a szelep nyitása közvetlenül megfigyelhető. Széles körben használják csővezeték-projektekben, például vízellátásban és vízelvezetésben, tűzvédelemben, légkondicionálásban, vízkezelésben, önkormányzati közigazgatásban, hajóépítésben, villamosenergia-iparban, építőiparban és élelmiszerekben a folyadékvezetékek vezérlőfolyadékként történő szállítására.
Jellemzők
1. A szeleplemezt teljesen gumi borítja, amely jó fedőképességgel és pontos mérettel rendelkezik, biztosítva a tömítés megbízhatóságát;
2. A szelep alja ugyanazt a lapos fenekű típust használja, mint a vízcső, ami nem okoz törmelék felhalmozódást;
3. A teljes szelep nem mérgező epoxigyantával van festve a korrózió és a rozsda megelőzése érdekében. Nemcsak ivóvízrendszerekhez, hanem szennyvízrendszerekhez is használható;
4. A tömszelence anyát önfeszítő tömítésre használják; nagymértékben javítja a tömítési teljesítményt;
5. Rendkívül kényelmes a tömítő-kopó alkatrészek cseréje.
Termékparaméterek

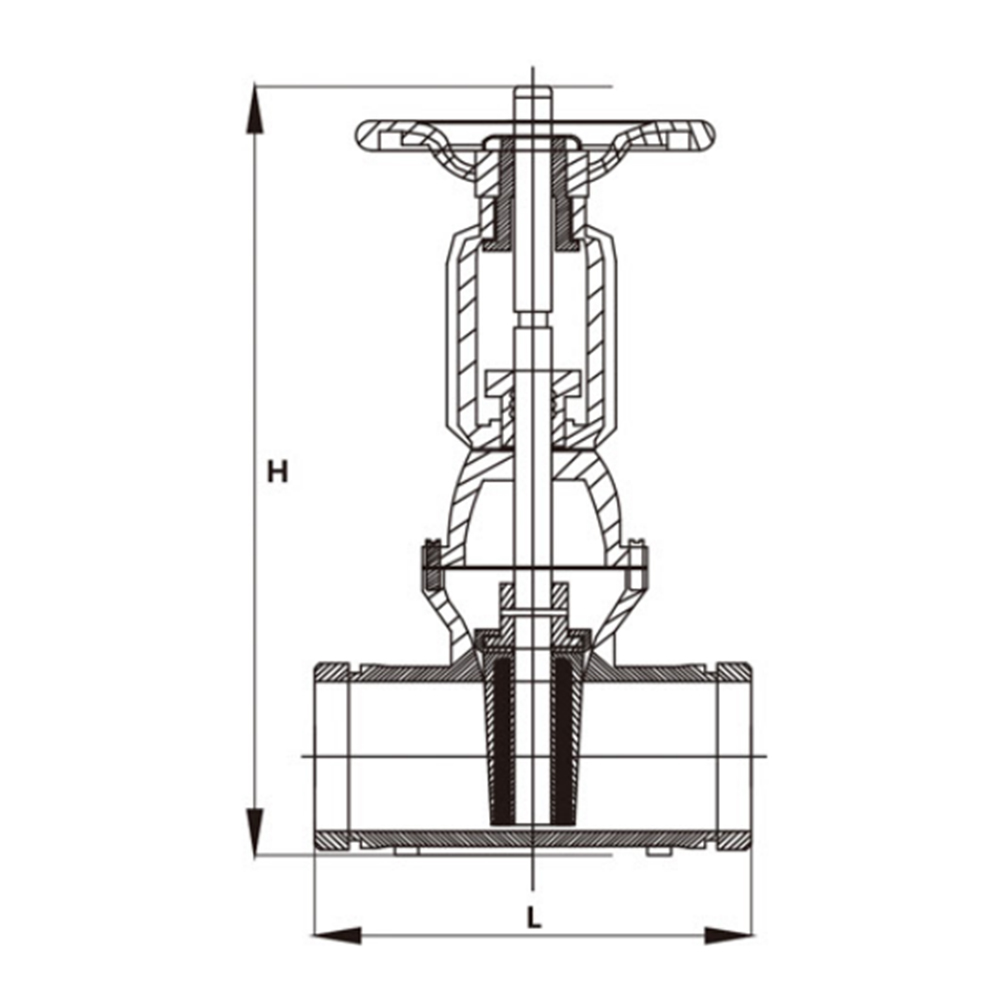

| Z81X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 140 | 150 | 160 | 178 | 200 | 210 | 250 | 285 | 330 |
| H | 325 | 360 | 465 | 470 | 640 | 660 | 800 | 980 | 1100 |
| Külső kör | 60 | 76 | 89 | 108/114 | 140 | 159/165 | 219 | 273 | 325 |
| Kézikerék | 180 | 215 | 285 | 330 | 380 |
