| Test anyaga | Gömbös öntöttvas |
| Modell | Z41X-16Q |
| Specifikáció | DN40-1000 |
| Névleges nyomás | 1,0/1,6/2,5 MPa |
| Üzemi hőmérséklet | 0-80°C |
| Alkalmazható adathordozó | víz |
| Tervezési szabványok | GB/24924-2016 |

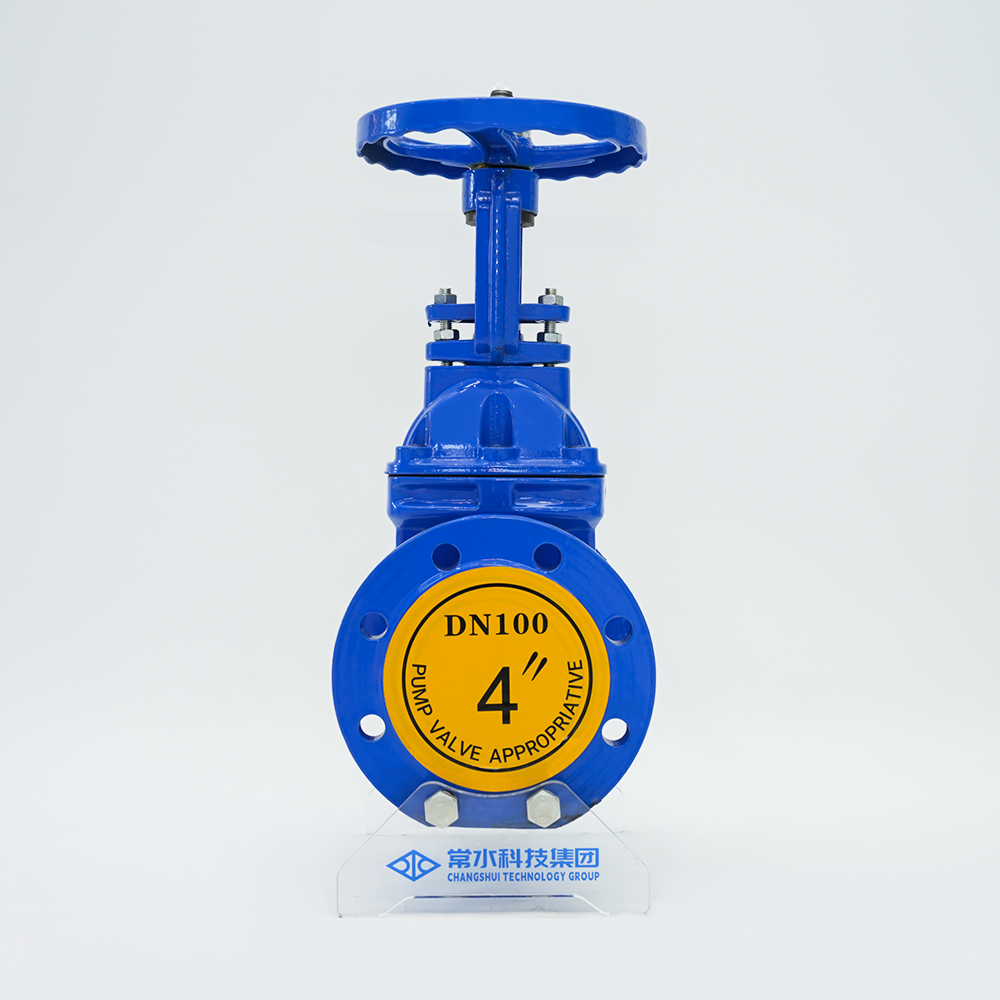

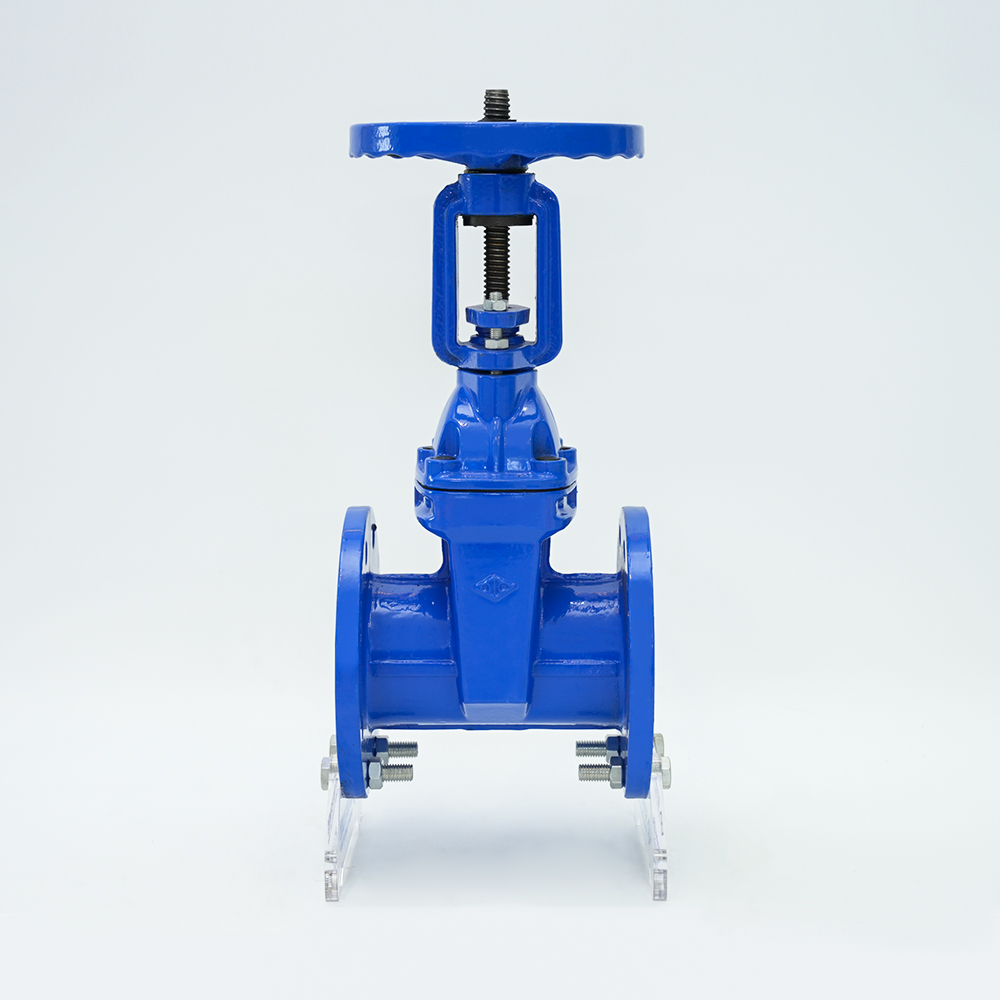

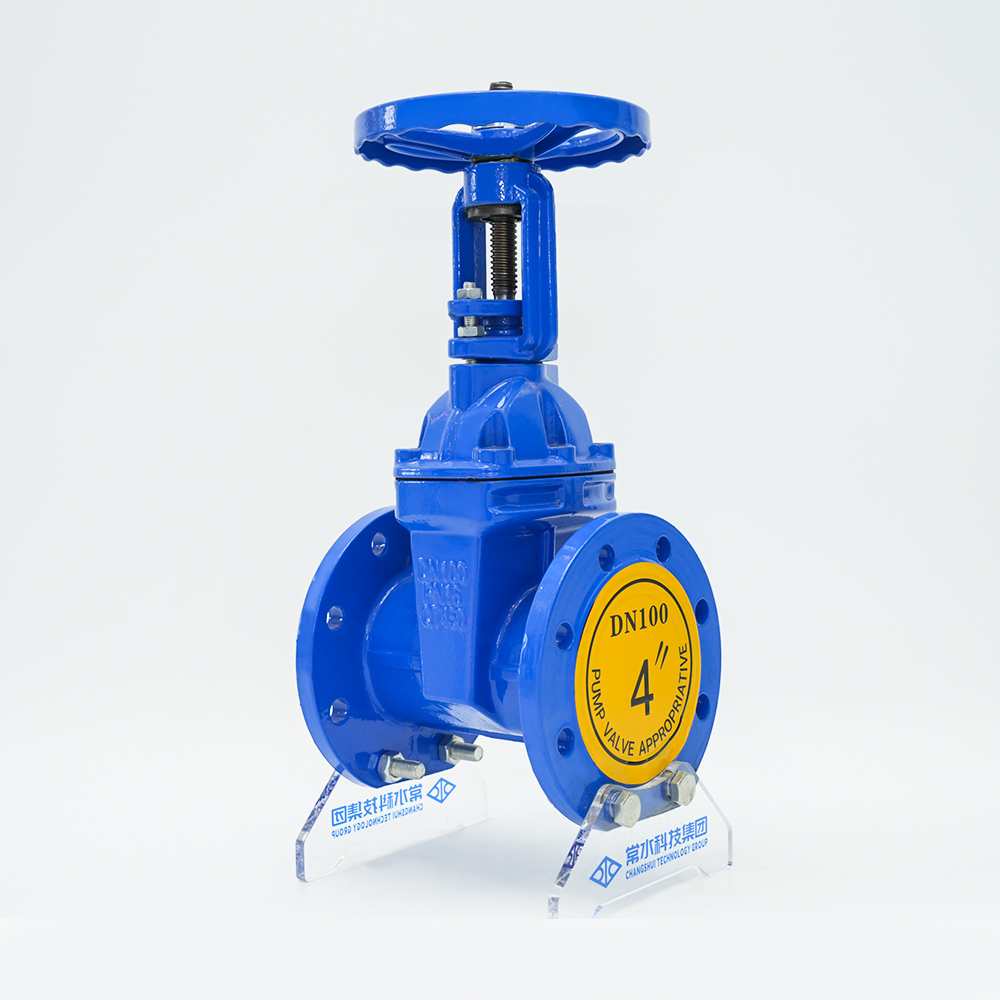

Termék áttekintése
A karimás emelkedő szárú tolózár külső szelepszár-szerkezetet alkalmaz, és a szelepszár tengelyirányban forog és mozog. A kapu fel-le mozog a szelepszárral, hogy kinyíljon és zárjon, és a szelep nyitása közvetlenül megfigyelhető. Széles körben használják csővezeték-projektekben, például vízellátásban és vízelvezetésben, tűzvédelemben, légkondicionálásban, vízkezelésben, önkormányzati közigazgatásban, hajóépítésben, villamosenergia-iparban, építőiparban és élelmiszerekben a folyadékvezetékek vezérlőfolyadékként történő szállítására.
Jellemzők
1. A folyadék ellenállása kicsi, és a tömítőfelületet kevésbé erodálja és erodálja a közeg.
2. A nyitás és zárás kevesebb erőfeszítést igényel.
3. A közeg áramlási iránya nincs korlátozva, az áramlás nem zavart, és a nyomás nem csökken.
4. Egyszerű forma, rövid szerkezeti hosszúság, jó gyártási folyamat és széles alkalmazási tartomány.
Termékjellemzők
| Névleges nyomás: 1,0-2,5 MPa | DN: 50-1200 |
| Üzemi hőmérséklet: 0-80°C | Alkalmazható közeg: tiszta/szennyvíz, olaj |
| Karima szabvány: GB/T17241-98 | Hosszszabvány: GB12221-89 |

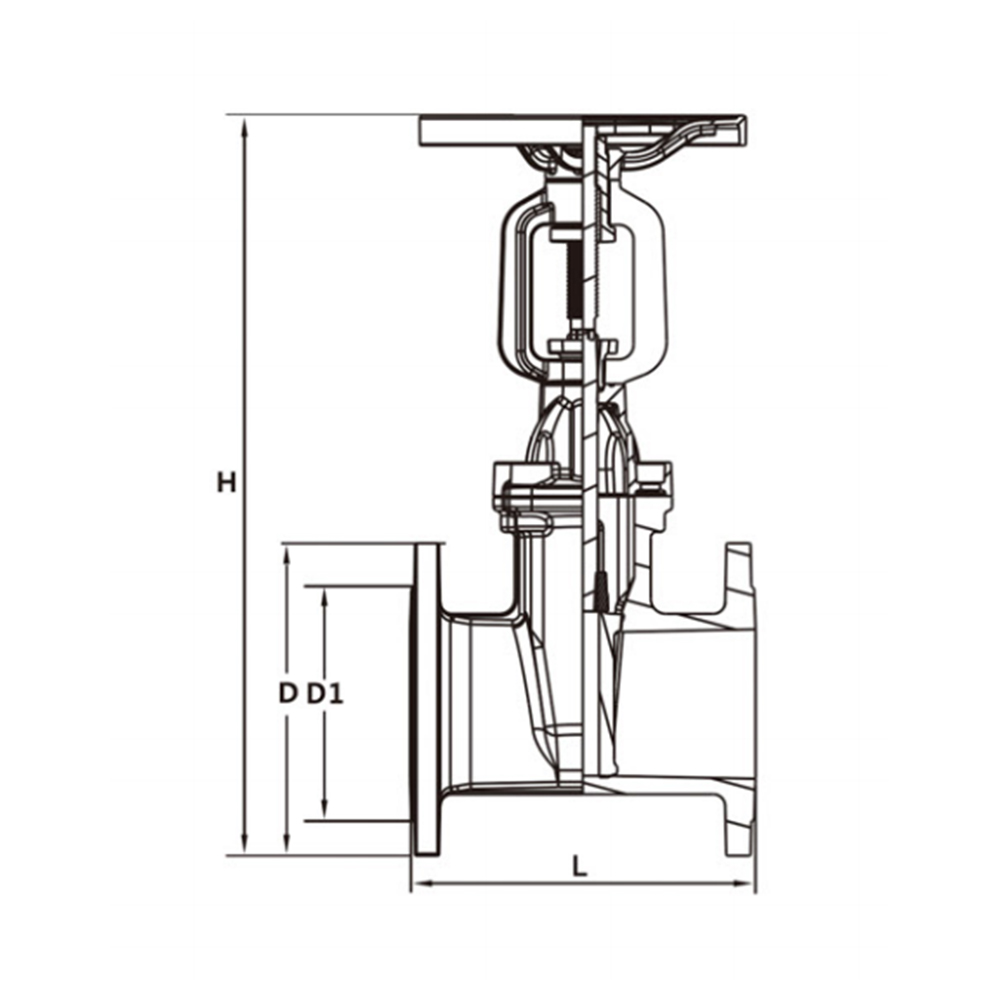

Termékparaméterek
| Z41X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
| H | 365 | 406 | 465 | 520 | 630 | 690 | 870 | 1050 | 1210 | 1300 |
| D külső kör | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 |
| n lyukak száma | 4 | 4 | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 16 |
| D1 Központ | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 |
| Kézikerék | 180 | 215 | 285 | 330 | 380 | 465 |
