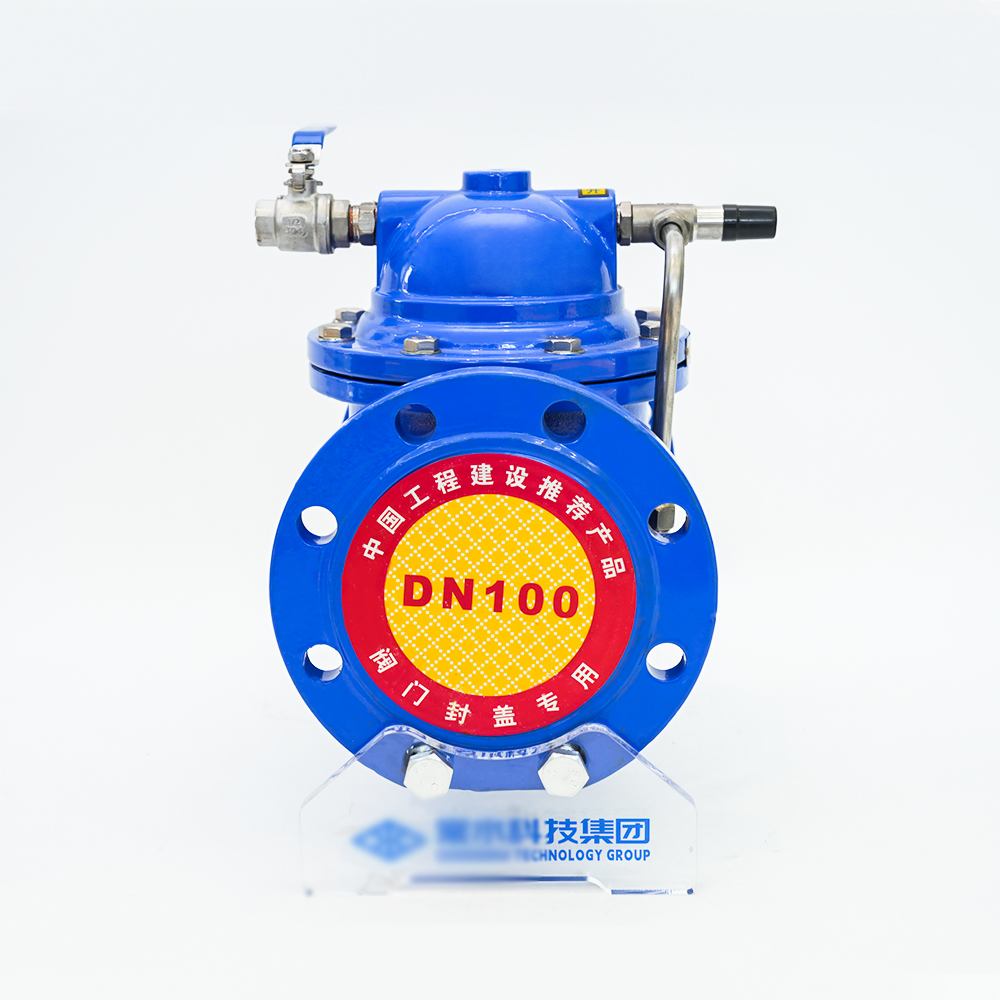

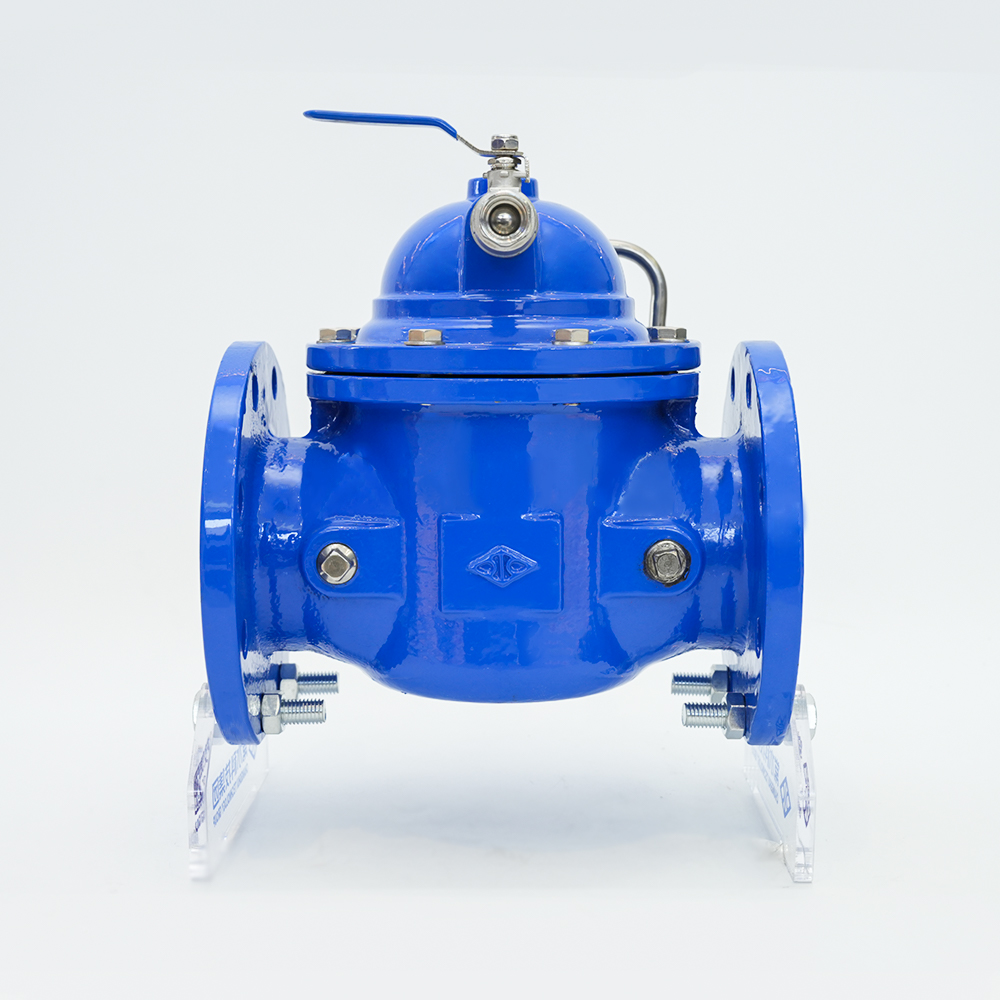

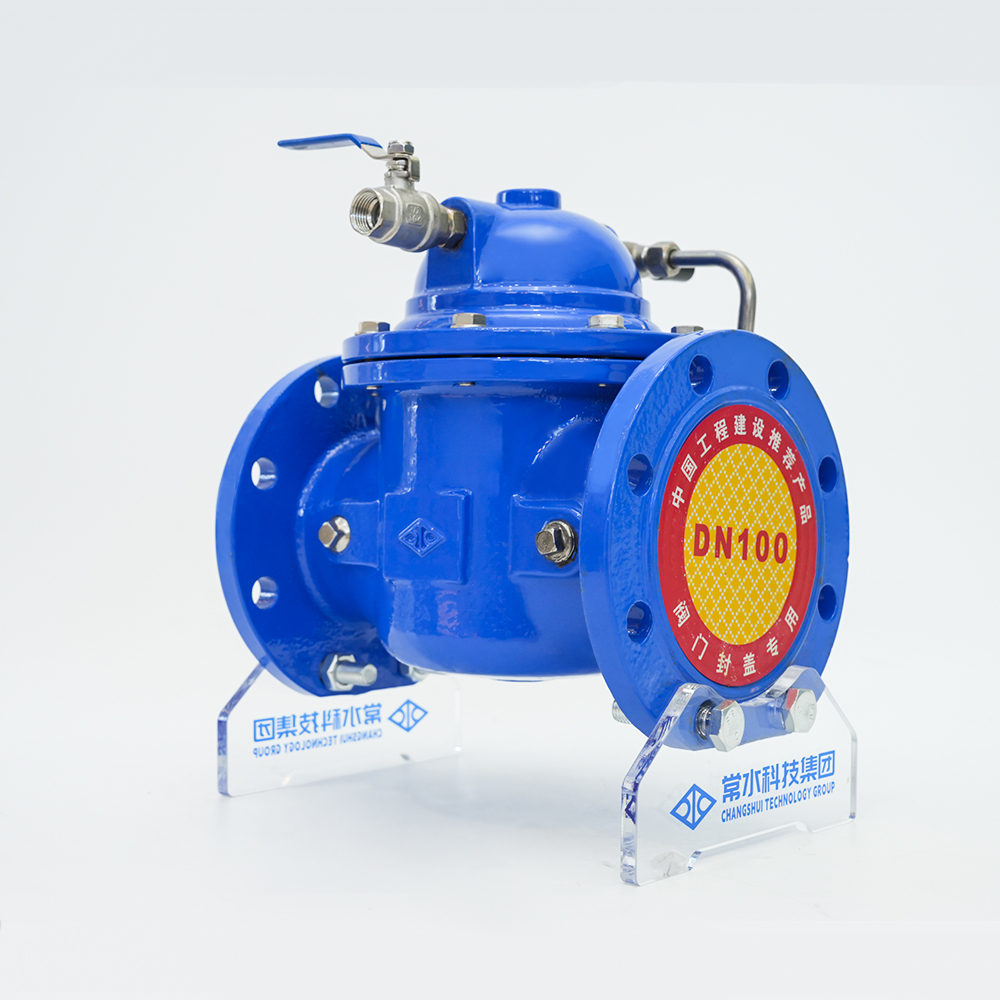

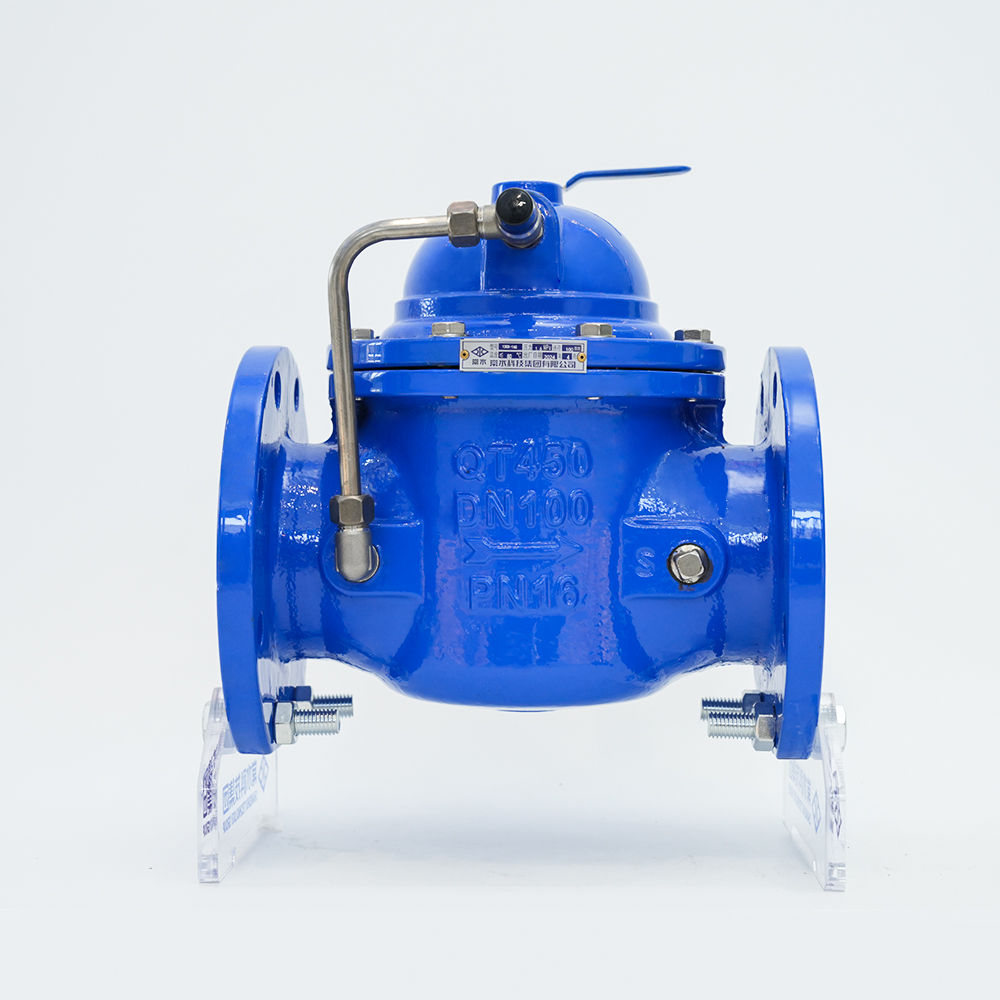

Távirányítós úszószelep 100X-16Q

Szerkezeti jellemzők

A hidraulikus vezérlőszelep egy víznyomással vezérelt szelep. Ez egy főszelepből és a hozzá csatlakoztatott vezetékből, vezérlőszelepből, tűszelepből, gömbcsapból és nyomásmérőből áll. A céltól, a funkciótól és a felhasználás helyétől függően távirányítós úszószelepekké, nyomáscsökkentő szelepekké, lassan záródó visszacsapó szelepekké, áramlásszabályozó szelepekké, nyomáshatároló szelepekké, hidraulikus elektromos szabályozószelepekké, stb. fejlődhet. A hidraulikus vezérlőszelepeket membrános és dugattyús típusra osztják. Működési elveik megegyeznek. Az SP nyomáskülönbség hajtja őket az elülső és a lefelé irányuló nyomáskülönbség között, és a vezérlőszelep vezérli őket, így a membrán (dugattyú) hidraulikusan differenciáltan működik, és a hidraulika teljesen automatikusan beállítja. A főszeleptárcsa teljesen nyitott vagy teljesen zárt, vagy szabályozott állapotban van. Amikor a vezérlőkamrába a membrán (dugattyú) felett belépő nyomás alatt lévő víz a légkörbe vagy az alsó kisnyomású területbe kerül, a szeleptárcsa alján és a membrán alatt ható nyomásérték nagyobb, mint a fenti nyomásérték, ezért a fő szeleptárcsa teljesen nyitott helyzetbe kerül; ha a membrán (dugattyú) felett a vezérlőkamrába belépő nyomóvíz nem tud kiürülni a légkörbe vagy az alsó kisnyomású területre, a membrán (dugattyú) dugattyújára ható erő). A fenti nyomásérték nagyobb, mint az alatta lévő nyomásérték, ezért a főszeleptárcsa teljesen zárt helyzetbe lesz nyomva. Ha a membrán (dugattyú) feletti vezérlőkamrában a nyomásérték a bemeneti nyomás és a kimeneti nyomás között van, a fő szeleptárcsa beállítási állapotban van, és beállítási helyzete a tűszelep és a védőcsőrendszerben lévő állítható elővezérlő szelep kapcsolatvezérlő hatásától függ. Az állítható vezérlőszelep a saját kis szelepnyílását nyithatja vagy zárhatja a lefelé irányuló kimeneti nyomáson keresztül, és ezzel együtt változhat, ezáltal megváltoztatva a membrán (dugattyú) felett szabályozott nyomást és szabályozva a főszeleptárcsa beállítási helyzetét.

A termék használata

A szelep egy főszelepből és egy külső vezérlőszelepből áll. A vízben lebegő golyót használja a vezetőszelep összekapcsolására a folyadékszint változása miatt, így a főszelep vizet szolgáltat és zár, ezáltal szabályozza a medence (tartály) és a víztorony vízszintjét egy bizonyos tartományon belül, megelőzve a túlfolyást és az alacsony vízszintet. A szelep alkalmas különféle medencék (tartályok) és víztornyok automatikus vízellátó rendszereihez ipari és bányászati ​​​​vállalkozásokban és polgári épületekben, valamint atmoszférikus kazános cirkulációs vízellátó rendszerekben is. A főszelep gyorsan nyílik és lassan zár, anélkül, hogy vízkalapácsot okozna. Szorosan le van zárva, és nem áll fenn az árvíz veszélye.

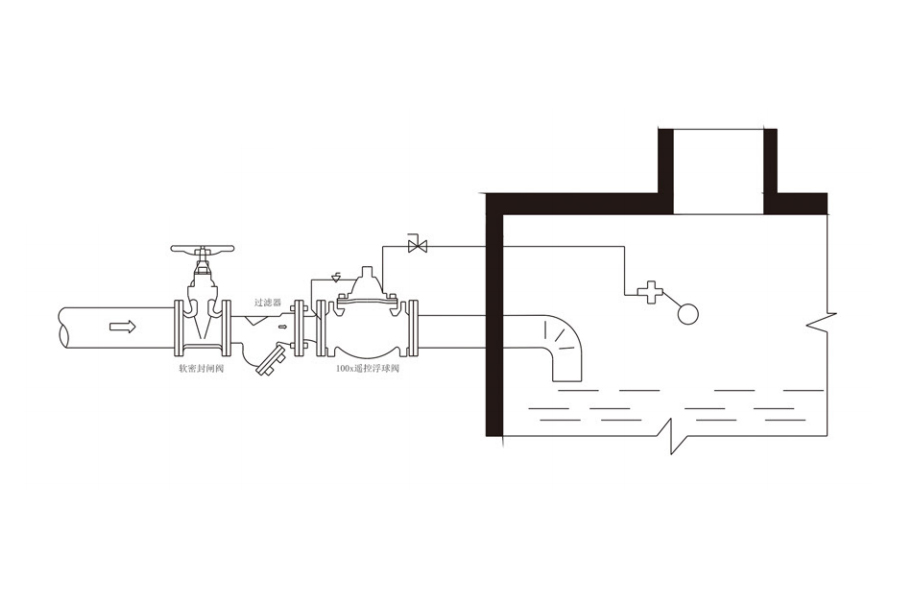

Telepítési rajz
