| Test anyaga | Gömbös öntöttvas |
| Modell | GH44X-16Q |
| Specifikáció | DN50-300 |
| Névleges nyomás | 1,0/1,6/2,5 MPa |
| Üzemi hőmérséklet | 0-80°C |
| Alkalmazható adathordozó | víz |
| Tervezési szabványok | GB/24924-2016 |
Termék áttekintése

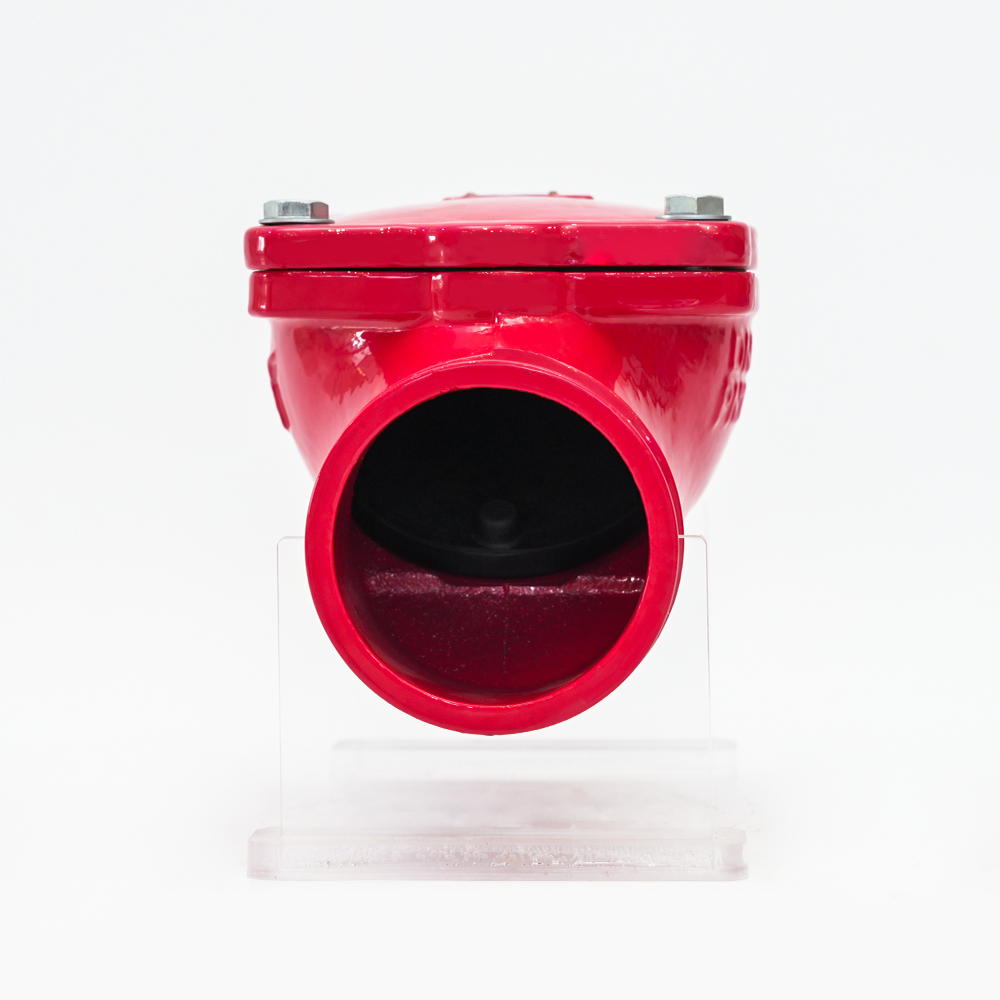

A gumicsappantyús visszacsapó szelep elsősorban vízszintesen telepített vízellátó és vízelvezető rendszerekhez alkalmas. A vízszivattyú kimenetére szerelhető, hogy megakadályozza a visszafolyást és a vízkalapács sérülését a szivattyúban. A szivattyú károsodásának megelőzése érdekében a tartály vízbemeneti és kimeneti csövének megkerülő csövére is felszerelhető. Akadályozza meg, hogy a medencevíz visszafolyjon a vízellátó rendszerbe
Termékjellemzők
A szelepben lévő gumi csappantyú acéllemezből, acélrúdból és hátlapként megerősített nylonszövetből készül, a külső réteget pedig gumi borítja. A szelepcsappantyú élettartama akár 1 milliószor is meghaladhatja. A H84X (SFCV) sorozatú gumicsappantyús visszacsapó szelep teljes áramlási területet alkalmaz, kis vízmagasságveszteséggel tervezték, és nem könnyű felhalmozni
Termék műszaki paraméterei
| Nyomásszint: 1,0 Mpa-1,6 Mpa | Nyomáspróba: GB/T13927-2008 |
| Alkalmazható közeg: víz, gőz, gáz, olaj stb | Szerkezet hossza: GB/T12221-2005 |
| Alkalmazható hőmérséklet: 0°C-80°C | Tervezés és gyártás: GB/T12233-2006 |
| Névleges átmérő: DN65-DN 200 | Karimás csatlakozás mérete: GB/T17241.6-2008 |
