| Test anyaga | Gömbös öntöttvas |
| Modell | HC41X-16Q |
| Specifikáció | DN40-600 |
| Névleges nyomás | 1,0/1,6/2,5 MPa |
| Üzemi hőmérséklet | 0-80°C |
| Alkalmazható adathordozó | víz |
| Tervezési szabványok | GB/24924-2011 |
Termék áttekintése
A csendes visszacsapó szelep olyan szelepre utal, amely magának a közegnek az áramlására támaszkodik, hogy automatikusan kinyitja és zárja a szeleptárcsát, hogy megakadályozza a közeg visszaáramlását. Visszacsapó szelepnek, egyirányú szelepnek, hangtompító visszacsapó szelepnek, ellenáramú szelepnek és ellennyomás szelepnek is nevezik. . Fő feladata a közeg visszaáramlásának megakadályozása, a szivattyú és a hajtómotor fordított forgása, valamint a tartályközeg felszabadítása. Használható segédrendszereket ellátó csővezetékeken is, ahol a nyomás a rendszernyomás fölé emelkedhet. Főleg tiszta csővezetékekhez és ipari, környezetvédelmi, vízkezeléshez, sokemeletes épületek vízellátásához és vízelvezető csővezetékekhez használják, hogy megakadályozzák a média fordított áramlását.
Termékjellemzők
A szeleptárcsát a központi tengely vezeti a be- és kimenet mindkét végén, rugalmasan nyílik és záródik, vízszintesen vagy függőlegesen is felszerelhető. A szeleptárcsa rugós, gyors zárása hatékonyan csökkenti a vízkalapács nyomását, jó tömítéssel és záráskor zajmentesen. Kopásálló és hosszú élettartamú.
Fő alkatrészek anyagai
| Sorozatszám | Fő rész | Anyag |
| 1 | Szeleptest | QT450 |
| 2 | Szelepgyűrű | QT450 |
| 3 | Disc | Gumi szerelvények |
| 4 | Tavasz | rozsdamentes acél |
| 5 | Sztem | 2CR13 |

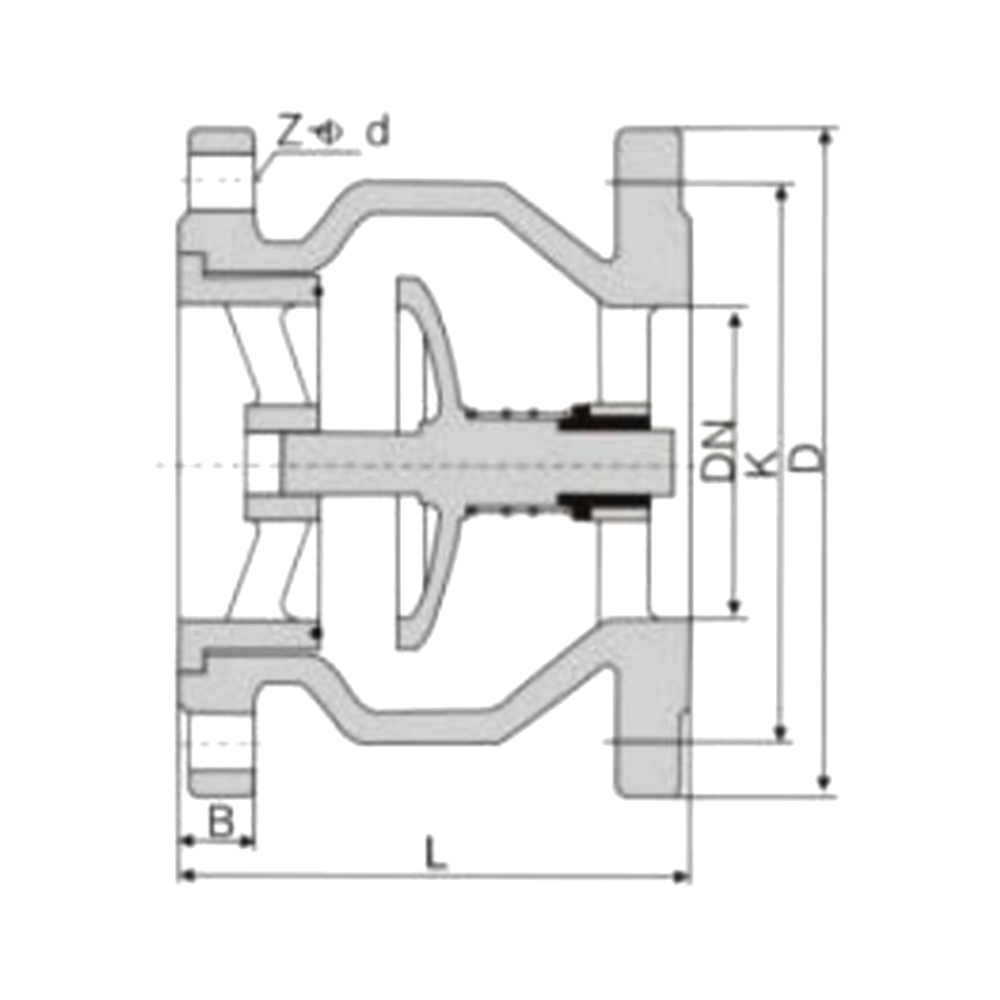

Termék műszaki paraméterei
| Specifikáció (DN) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| Szelep hossza (mm) | 120 | 132 | 150 | 162 | 188 | 207 | 253 | 278 | 310 | 350 | 390 |
Tesztnyomás (MPa) | Lakás | 1,5-2,4 |
| Pecsét | 1,1-1,76 |
| Névleges nyomás (MPa) | 1,0-1,6 |
| Alkalmazható hőmérséklet | 0-80 ℃ |
| Alkalmazható adathordozó | víz és gyengén korrozív folyadékok |
