| Test anyaga | Gömbös öntöttvas |
| Modell | H44X-16Q |
| Specifikáció | DN40-600 |
| Névleges nyomás | 1,0/1,6/2,5 MPa |
| Üzemi hőmérséklet | 0-80°C |
| Alkalmazható adathordozó | víz |
| Tervezési szabványok | GB/24924-2010 |
Termék áttekintése
Ezt a szelepet főként vízellátó és vízelvezető rendszerekben, tűzvédelemben, légkondicionálásban, elektromos áramban, építőiparban, élelmiszeriparban, vízkezelésben, önkormányzati közigazgatásban, hajóépítésben és más csővezetékekben használják a csővezetékek szivattyúinak kimeneténél, hogy megakadályozzák a közeg visszaáramlását. Mivel ennek a terméknek a tömítőgyűrűje ferde kialakítású, a zárási idő rövid, ami csökkentheti a vízkalapács nyomását. A szeleptárcsa nitril olajálló gumiból és magas hőmérsékleten préselt acéllemezből készül. Jó erózióállósággal és tömítőképességgel rendelkezik. A termék felépítése egyszerű, karbantartása, javítása és szállítása egyszerű.
Fő alkatrészek anyagai
| Sorozatszám | Fő rész | Anyag |
| 1 | Szeleptest | QT450 |
| 2 | Motorháztető | QT450 |
| 3 | Szelephólyag | Gumi szerelvények |
| 4 | Tömítések | nitril gumi |
| 5 | Rögzítőelemek | Szabványos |
Termék műszaki paraméterei

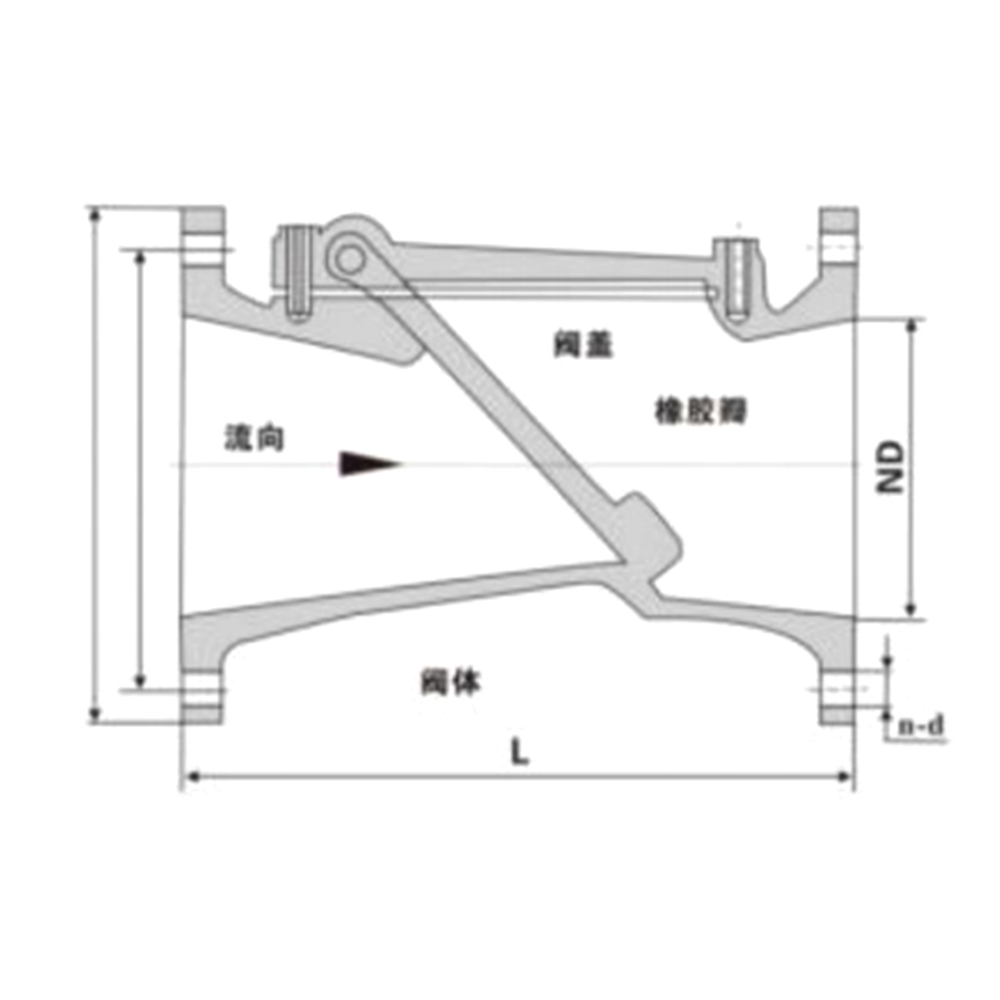

| Specifikáció (DN) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Szelep hossza (mm) | 205 | 217 | 238 | 292 | 332 | 360 | 492 | 620 | 700 |
Tesztnyomás (MPa) | Lakás | 1,5-2,4 |
| Pecsét | 1,1-1,76 |
| Névleges nyomás (MPa) | 1,0-1,6 |
| Alkalmazható hőmérséklet | 0-80 ℃ |
| Alkalmazható adathordozó | víz és gyengén korrozív folyadékok |
